增量编码器 使用教程

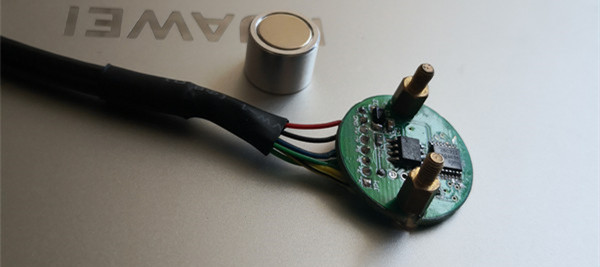

E24系列低成本、超薄型AB正交增量磁编码器，1-4096ppr任意选择，适用于高转速、低延时要求的电机反馈系统，包括步进电机、无刷电机、有刷电机、同步电机、异步电机等多种电机的角度或转速反馈。非接触式的结构，可以在恶劣环境下长时间运行，譬如：油污、粉尘等环境。

技术参数：

电机法兰：28、35、40、42、57、60、80、86 等尺寸的电机；
单端输出: 5芯线：A、 B、 Z （不接Z，A、B正常输出）；
差分输出：8芯线：A+、A-、B+、B-、Z+、Z-；
信号线长：标准0.3m屏蔽线缆（非标长度可定制）；
分辨率： 常用256、512、1000、1024、2500、4096等脉冲；另外,可编程任意分辨率（1- 4096ppr）;
电源电压：直流 5V ±10%；
电机出轴：垂直轴
安装间隙：磁铁表面与磁编芯片表面间距1-2mm
偏心公差：磁铁中心与磁编中心偏心度不能超过0.3mm
整体高度： 13.5mm
工作温度： -40...+100°C
存储温度： 0...+50°C
磁钢材料： 汝铁硼



应用领域：

交流、直流伺服电机反馈
闭环步进电机
机器人
AGV
工业缝纫机
纺织机械
数控机床
自动化设备
